Carrelli commissionatori V modular

Un sollevatore modulare

Massima prestazione di picking a qualunque altezza

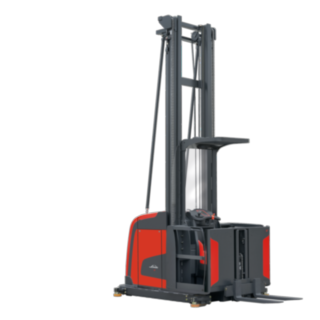

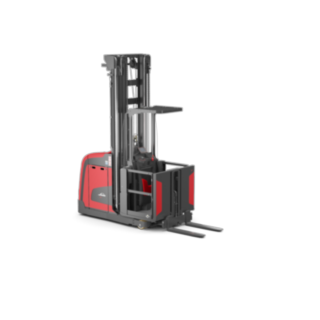

Il carrello commissionatore verticale V modular raggiunge altezze di prelievo fino a 14,5 metri e dispone, a seconda del modello, di una portata fino a 1.200 chilogrammi. La cabina ammortizzata contro le vibrazioni, l’altezza di salita ridotta e l’altezza ergonomica del parapetto limitano gli sforzi del conducente e semplificano il picking. Le elevate velocità di sollevamento e di trasporto assicurano prestazioni di prelievo ottimali. Linde offre il V modular in due versioni: nella versione con l'ausilio al sollevamento, l’operatore effettua il picking dalla cabina sul pallet posizionato a un’altezza sempre ergonomica. La versione con la cabina aperta verso il lato anteriore consente all’operatore di accedere al pallet fissato in modo sicuro ed effettuare da questa posizione il picking della merce. Grazie alla costruzione modulare, il V modular può essere adattato alla perfezione ai requisiti sul posto. Gli utilizzatori possono scegliere tra diverse larghezze del telaio, dimensioni della batteria, varianti di montante e versioni della cabina.

Proprietà

Sicurezza

Per muovere il V modular, il conducente deve afferrare con entrambe le mani gli elementi di comando controllati da sensori e, contemporaneamente, deve azionare con il piede l’interruttore dell’uomo morto. In tal modo sono praticamente esclusi comandi errati e il pericolo che l’operatore si ferisca. Inoltre, il carrello elevatore non solleva più la cabina a partire da un’altezza di 1,2 metri, se le sbarre laterali controllate elettronicamente non sono chiuse. La valvola di abbassamento di emergenza sotto la copertura posteriore è facilmente raggiungibile in una situazione di pericolo. Inoltre, il V modular può essere dotato come optional di diversi sistemi di assistenza: con l’assistente per sicurezza di corsia è possibile definire arresti per marcia e sollevamento al fine di evitare collisioni con l’infrastruttura. Il sistema di protezione personale mobile controlla il percorso di guida e arresta il carrello elevatore se vengono individuate persone od ostacoli. Il sistema di assistenza Linde System Control calcola la capacità di carico residua per la rispettiva altezza di sollevamento e avvisa il conducente di un possibile sovraccarico. Nelle applicazioni su corsia larga, il sistema luminoso opzionale Red Warning Lines garantisce che pedoni e altri carrelli elevatori mantengano una distanza sufficiente dal carrello elevatore.

  • Comando a due mani per una sicurezza maggiore
  • Sbarre laterali controllate elettronicamente
  • Le Red Warning Lines avvisano pedoni e altri carrelli elevatori
  • Il sistema di protezione personale mobile individua persone e ostacoli
  • Il Linde System Control avverte di sovraccarichi durante il sollevamento di carichi
  • Valvola di abbassamento di emergenza sotto la copertura posteriore
  • Arresti di marcia e sollevamento pre-regolabili con l’assistente per sicurezza di corsa

Ergonomia

L’ampio ingresso nella cabina e un’altezza di salita ridotta semplificano l’accesso al V modular, mentre il parapetto basso facilita il prelievo e il deposito della merce. Un tappetino morbido ammortizza le vibrazioni e previene l’affaticamento del conducente. Nella cabina dotata di una struttura ampia, il conducente può lavorare comodamente. Su richiesta, è disponibile una copertura confortevole sul lato del montante della cabina che offre uno spazio ulteriore per riporre oggetti, ad es. per cestino dei rifiuti e pellicola di avvolgimento. L'Ergo Roll brevettato di Linde aiuta il conducente ad appoggiarsi meglio e a rilassare i muscoli. Il quadro di comando del V modular può essere posizionato, a seconda delle necessità, sul lato del montante, sul lato del carico o su entrambi i lati. Tramite il display a colori, il conducente tiene sotto controllo parametri importanti come velocità, altezza di sollevamento, capacità di carico residua e angolo di sterzata. Anche le informazioni dei sistemi opzionali, come ad es. del sistema di navigazione di magazzino Linde, sono visualizzate sul display. Come optional il carrello elevatore può essere dotato anche di sbarre inclinate che si ribaltano leggermente verso l’esterno se l’operatore si appoggia a esse, facilitando così il prelievo nello scaffale.

  • Quadro di comando ergonomico
  • Display a colori multifunzionale
  • Cabina spaziosa
  • Cabina molleggiata con tappetino antivibrazioni
  • Parapetto basso
  • Ergo Roll per appoggiarsi
  • Sbarre inclinate

Movimentazione

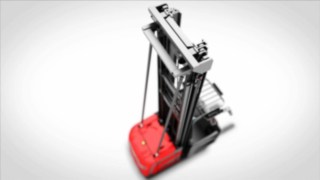

Il V modular raggiunge altezze di prelievo pari fino a 14,5 metri e velocità pari fino a 13 km/h, aumentando così al massimo la frequenza di movimentazione nel magazzino verticale. Inoltre, velocità di sollevamento e capacità di carico residue elevate, oltre a un basso consumo di energia, rendono il carrello elevatore altamente efficiente. Al tempo stesso, il telaio dotato di una nuova struttura e bracci di carico migliorati garantiscono una stabilità superiore e la massima capacità di manovra possibile. Per il V modular Linde offre due montanti di tipo triplex: la versione standard con alzata libera è adatta soprattutto per magazzini con limitazioni architettoniche, ad esempio con scaffali sopra la corsia di trasferimento. La variante senza alzata libera consente un sollevamento più rapido perché non occorre ridurre la velocità durante il passaggio del montante. Oltre alla versione standard con sollevamento ausiliario, il V modular è disponibile anche con pallet calpestabile: le forche sono fissate al carrello elevatore e circondate da un cestello di sicurezza. La cabina è aperta sul lato delle forche, in modo tale che il conducente possa accedere al pallet per effettuare il picking. Un concetto innovativo di comando assicura che tutti i movimenti di marcia e del montante si succedano senza interruzioni.

  • Altezza di sollevamento per prelievo fino a 14,5 metri
  • Velocità elevate di guida e sollevamento
  • Elevata capacità di carico residua
  • Due varianti per il montante triplex
  • Possibilità di pallet calpestabile
  • Concetto innovativo di comando
  • Basso consumo di energia

Assistenza

I motori di marcia e sollevamento del V modular sono completamente incapsulati. In tal modo sono protetti ampiamente da polvere e sporcizia e sono quasi privi di manutenzione, migliorando così la disponibilità dei carrelli elevatori e riducendo drasticamente tempi di inattività notevolmente costosi. L’intero design è ottimizzato per agevolare l’assistenza: i componenti centrali si trovano sotto un pannello e possono essere raggiunti in modo semplice e rapido dai tecnici dell’assistenza. Tramite una connessione CAN-Bus, il tecnico può leggere e controllare facilmente tutti i dati sul portatile dell’assistenza. Per un’analisi degli errori più semplice, tutti i Very Narrow Aisle Truck di Linde dispongono dello stesso collegamento diagnostico.

  • Motori di marcia e sollevamento che non necessitano di manutenzione
  • Componenti dell’assistenza facilmente raggiungibili
  • Motori incapsulati per protezione dalla polvere
  • architettura CAN-Bus

Video e immagini

Il V modular in azione presso Richter+Frenzel
Il V modular in azione presso Richter+Frenzel
Il V modular in azione presso Richter+Frenzel
Il V modular in azione presso Richter+Frenzel
V modular
V modular
V modular
V modular
V modular
V modular
Il V modular in azione presso Richter+Frenzel
Il V modular in azione presso Richter+Frenzel
Il V modular in azione presso Richter+Frenzel
Il V modular in azione presso Richter+Frenzel
V modular
V modular
V modular
V modular
V modular
V modular

Dati tecnici

Model Portata/Carico Sollevamento Velocità, con / senza carico Raggio di volta Corridoio con pallet 800 x 1200 longitudinale
V modular 48V Standard mast 1,2 (t) 8525 (mm) 11 / 11 km/h 2071 (mm) 1380 (mm)
V modular 48V Triplex mast 1,2 (t) 11160 (mm) 13 / 13 km/h 2316 (mm) 1820 (mm)
V modular 48V Triplex mast 1,2 (t) 12660 (mm) 13 / 13 km/h 2316 (mm) 1820 (mm)

Equipaggiamento optional

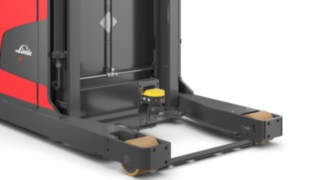

Il sistema di protezione delle persone (IPP) utilizza scanner laser per rilevare le persone in una zona di sicurezza fino a nove metri davanti e dietro il carrello.

Sistema di protezione delle persone (SPP)

Ai sensi della norma DIN 15185, i laser scanner rilevano la presenza di persone entro una zona di sicurezza di nove metri davanti e dietro il carrello elevatore. Se viene individuata una persona, suona un segnale di allarme e il carrello elevatore si ferma in automatico. Due campi di segnalazione regolabili aggiuntivi consentono di ridurre la velocità già prima della zona di sicurezza e possono essere utilizzati per cambiare marcia in sicurezza.

Il Linde System Control di Linde Material Handling in azione.

Linde System Control (LSC)

Il sistema garantisce una movimentazione più rapida e maggiore sicurezza. Nella versione di base LSC-Standard al conducente viene mostrata la capacità di carico residua per la rispettiva altezza di sollevamento. Versioni estese di LSC adattano la velocità di marcia al peso del carico da trasportare.

Il quadro di comando ergonomico del V modular nel dettaglio.

Quadro di comando e display a colori

Il quadro di comando ergonomico può essere posizionato a scelta sul lato del carico, sul lato del montante o su entrambi i lati. La logica di comando resta la stessa indipendentemente dalla posizione selezionata. Il display a colori del quadro di comando mostra tutte le informazioni importanti come orario, velocità, altezza di sollevamento e angolo di sterzata.

Il montante del V modular nel dettaglio.

Montante triplex senza alzata libera

Linde offre due diversi tipi di montante nel settore triplex: prima di tutto, la versione standard con alzata libera che è adatta particolarmente per magazzini con limitazioni architettoniche, come ad esempio scaffali sopra la corsia di trasferimento. In secondo luogo, una variante senza alzata libera in cui la velocità non viene ridotta al passaggio del montante, consentendo così un sollevamento più rapido della cabina del conducente.

Le sbarre inclinate in azione sul V modular.

Sbarre inclinate

Se il conducente si appoggia alla sbarra, essa si apre di dieci centimetri verso l'esterno. In tal modo egli raggiunge meglio lo scaffale e il picking è più semplice.

Il pallet calpestabile del V modular nel dettaglio.

Pallet calpestabile

Il pallet è messo in sicurezza contro ribaltamento e scivolamento, oltre che circondato da un cestello di protezione. L'operatore può quindi entrare sopra di essa e preparare gli ordini da tale posizione.

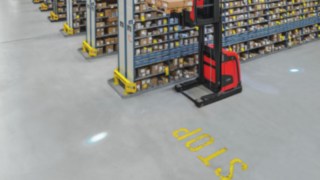

La soluzione luminosa Red Warning Lines di Linde Material Handling.

Red Warning Lines

La soluzione luminosa Red Warning Lines migliora la visibilità in aree del magazzino illuminate in modo insufficiente. Il sistema luminoso di segnalazione Red Warning Lines proietta linee di sicurezza rosse sul pavimento e garantisce così che i pedoni mantengano una distanza sufficiente dal carrello elevatore.

L’assistente per sicurezza di corsia di Linde Material Handling in azione.

Assistente per sicurezza di corsia

Il sistema di assistenza reagisce a ostacoli definiti nello scaffale, sul pavimento o sul soffitto e limita in questi punti, in modo mirato, le funzioni del carrello elevatore, come velocità e altezza di sollevamento. Il carrello elevatore rileva la sua posizione all’interno della corsia stretta con l’aiuto di tag RFID o etichette con codici a barre. In tal modo si evitano danni.

Il Warehouse Management System di Linde Material Handling in azione.

navigazione di magazzino

Tramite il Warehouse Management System il carrello elevatore riceve ordini di trasporto. Il carrello elevatore rileva sulla base di etichette con codici a barre o tag RFID la posizione nel magazzino e misura l’attuale altezza di sollevamento. Su tale base guida il carrello elevatore autonomamente nella posizione del pallet desiderata. Il conducente deve soltanto manovrare la funzione di marcia.

L’estrazione laterale della batteria sul V modular di Linde Material Handling

Sostituzione laterale della batteria

L’estrazione laterale della batteria con supporto su rulli consente una sostituzione rapida per l’impiego su più turni di lavoro.
