Puntare in alto con facilità

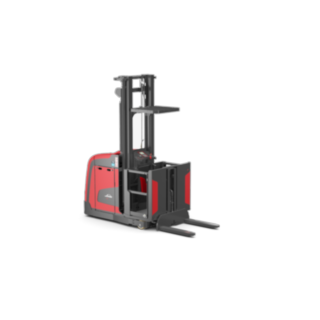

Il carrello commissionatore verticale V modular B di Linde Material Handling è un carrello elevatore ad alte prestazioni per altezze medie di commissionamento fino a 7,8 metri e carichi utili fino a 1.000 kg. La serie racchiude il meglio della famiglia di prodotti Linde per il commissionamento, combinando le prestazioni con l'efficienza economica. La spaziosa cabina del conducente offre al conducente una postazione di lavoro confortevole. Oltre ad avere un'altezza del vano inferiore rispetto a quella dei dispositivi della concorrenza, la cabina è disaccoppiata dal telaio. In questo modo le vibrazioni e gli urti vengono decisamente attutiti e V modular B è in grado di lavorare in modo ergonomico e sicuro e protegge l'operatore dalle lesioni. Il carrello commissionatore verticale raggiunge una velocità di sollevamento massima di 0,4 m/s e una velocità di guida fino a 11 km/h, il che contribuisce ulteriormente a una maggiore prestazione di prelievo. Grazie al concetto di carrello elevatore modulare, i clienti possono adattare il carrello commissionatore perfettamente alle loro esigenze individuali e, per esempio, scegliere tra un motore a 24 V e uno a 48 V a seconda delle loro necessità di potenza.
Proprietà
Sicurezza
La struttura del montante del carrello commissionatore verticale permette la migliore visibilità per il conducente e quindi contribuisce a un lavoro più sicuro. Le barriere laterali necessarie a partire da un'altezza della piattaforma di 1,2 metri vengono controllate elettronicamente e proteggono il conducente dalle cadute. Per le emergenze c'è anche una valvola abbassamento emergenza che è facilmente accessibile sotto la copertura posteriore, anche in corsie strette. Inoltre, il tecnico dell'assistenza può adattare ulteriori configurazioni alle condizioni locali, in modo da prevenire le collisioni con soffitti e pareti. Per evitare errori di funzionamento e lesioni, il conducente deve toccare i sensori della centralina con entrambe le mani e attivare l'interruttore uomo morto nel vano piedi. Solo allora il carrello elevatore può essere spostato. In corsie strette, il sistema di protezione personale con due scanner nella direzione di carico e di marcia protegge l'operatore e interviene attivamente nel comportamento di guida.
- Visibilità molto buona dal montante
- Sbarre laterali controllate elettronicamente
- Comando a tre punti
- Valvola abbassamento emergenza sotto la copertura posteriore
- Le fermate di guida, sollevamento e abbassamento possono essere preimpostate
Ergonomia
Il commissionamento è uno dei compiti fisicamente più impegnativi nel magazzino. Il carrello commissionatore verticale V modular B supporta l'operatore con numerose soluzioni di design: nella spaziosa cabina l'operatore può lavorare in modo rilassato. In base alle esigenze, sono disponibili molteplici piani di appoggio e varianti di attrezzature. Un parapetto basso facilita la raccolta e il posizionamento delle merci. L'Ergo Roll brevettato aiuta il conducente ad appoggiarsi meglio e a rilassare i muscoli. In via opzionale sono disponibili barriere laterali che si inclinano leggermente verso l'esterno in modo che l'operatore possa raggiungere più facilmente lo scaffale. Durante il viaggio, la piattaforma e un morbido tappetino attutiscono le vibrazioni e prevengono così l'affaticamento del conducente. Durante il commissionamento, l'operatore si regge in modo sicuro sulla solida superficie presente sul bordo del pavimento della cabina.
- Quadro di comando ergonomico
- Molteplici piani di appoggio e varianti di attrezzatura
- Cabina spaziosa con profili arrotondati
- Parapetto basso
- Cabina molleggiata con tappetino antivibrazioni
Movimentazione
Grazie allo sterzo elettrico, il carrello elevatore può essere manovrato facilmente, rapidamente e con precisione. Le velocità elevate di guida e sollevamento contribuiscono anche ad alti tassi di movimentazione. Allo stesso tempo, i motori trifase dei carrelli commissionatori verticali Linde sono caratterizzati da un basso consumo energetico e da un'elevata capacità di carico residua ad altezze di sollevamento fino a 7,8 metri.
- Sterzo preciso per manovre rapide
- Elevata capacità di carico residua
- Risparmio energetico
- Velocità elevate di guida e sollevamento
Assistenza
Il carrello commissionatore verticale di Linde è stato progettato per essere di facile manutenzione in tutto e per tutto: i componenti centrali sono facilmente accessibili dietro un pannello. I motori di marcia e sollevamento sono incapsulati e quindi protetti da polvere e sporcizia, il che favorisce la riduzione dei tempi morti per le riparazioni e la manutenzione. I tecnici dell'assistenza possono leggere e controllare tutti i dati centrali attraverso l'interfaccia CAN bus.
- Componenti per l'assistenza facilmente accessibili
- Motori di marcia e sollevamento che non necessitano di manutenzione
- Dati del carrello elevatore leggibili tramite connessione CAN-Bus
Dati tecnici
| Model | Portata/Carico | Sollevamento | Velocità, con / senza carico | Raggio di volta | Corridoio con pallet 800 x 1200 longitudinale |
|---|---|---|---|---|---|
| V modular B 24V Standard mast | 1,0 (t) | 4550 (mm) | 9 / 9 km/h | 1585 (mm) | - (mm) |
| V modular B 48V Standard mast | 1,0 (t) | 5000 (mm) | 10 / 10 km/h | 1958 (mm) | 1820 (mm) |
| V modular B 48V Standard mast | 1,0 (t) | 6000 (mm) | 10 / 10 km/h | 1958 (mm) | 1820 (mm) |
Equipaggiamento optional
-
Sistema di protezione delle persone (SPP)
-
Quadro di comando
-
Sistemi di fissaggio
-
Pallet calpestabile
-
BlueSpot™
-
Linde Connect
-
Linde System Control (LSC)
-
Sbarre inclinate
-
Predisposizione per autoradio
-
Specchietti e illuminazione
-
Sistema di protezione personale
Sistema di protezione delle persone (SPP)
Ai sensi della norma DIN 15185, i laser scanner rilevano la presenza di persone entro una zona di sicurezza di nove metri davanti e dietro il carrello elevatore. Se viene individuata una persona, suona un segnale di allarme e il carrello elevatore si ferma in automatico. Due campi di segnalazione regolabili aggiuntivi consentono di ridurre la velocità già prima della zona di sicurezza e possono essere utilizzati per cambiare marcia in sicurezza.
Quadro di comando
Il quadro di comando può essere posizionato in via opzionale sul lato del carico o sul lato del carico e del montante, senza modificare la logica di funzionamento.
Sistemi di fissaggio
È possibile fissare ad esempio terminal, scanner, lavagnetta a clip, base per scrivere o altri dispositivi personalizzati. I supporti possono essere fissati a sinistra e a destra sul montante, oltre che sul lato del carico e sul tettuccio di protezione del conducente.
Pallet calpestabile
La superficie di carico è messa in sicurezza con una gabbia di protezione. L'operatore può quindi entrare sopra di essa e preparare gli ordini da tale posizione.
BlueSpot™
Il Linde BlueSpot™ aumenta la sicurezza in azienda, perché il fascio di luce LED rende visibili i carrelli elevatori senza rumore.
Linde Connect
Come e da chi vengono utilizzati i singoli carrelli elevatori? Quali sono i dati di consumo dei carrelli elevatori? Sono tutti in buone condizioni di esercizio? Nell'interazione tra software e hardware connect: fornisce le relative risposte.
Linde System Control (LSC)
Il sistema garantisce una movimentazione più rapida e maggiore sicurezza. Nella versione di base LSC-Standard al conducente viene mostrata la capacità di carico residua per la rispettiva altezza di sollevamento. Versioni estese di LSC adattano il sollevamento ausiliario e/o la velocità di marcia al peso del carico da trasportare.
Sbarre inclinate
Se il conducente si appoggia alla sbarra, essa si apre di dieci centimetri verso l'esterno. In tal modo egli raggiunge meglio lo scaffale e il picking è più semplice.
Predisposizione per autoradio
Il carrello elevatore è dotato di un collegamento da 12 Volt/50 Watt nonché di altoparlanti e un'antenna nella cabina.
Specchietti e illuminazione
Grandi specchietti in entrambe le direzioni e fanali di lavoro supportano l'operatore nel suo lavoro quotidiano. In via opzionale sono disponibili ventilatori per rinfrescare l'operatore sotto la copertura in condizioni di calore ad altezze elevate.
Sistema di protezione personale
In corsie strette, il sistema di protezione personale con due scanner nella direzione di carico e di marcia protegge l'operatore e interviene attivamente nel comportamento di guida.
