Potente e versatile in tutte le applicazioni

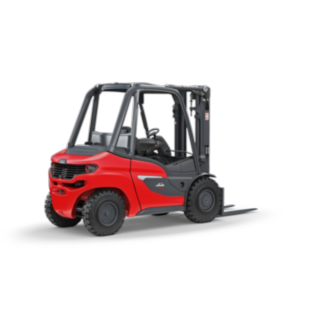

I robusti e affidabili carrelli elevatori termici H35 – H50 per carichi da 3.500 a 5.000 chilogrammi sono costruiti per offrire le massime prestazioni di movimentazione. La trasmissione idrostatica, insieme al potente motore industriale, garantisce una manovrabilità precisa ed efficiente in varie situazioni di guida e di lavoro. Questi robusti carrelli elevatori non si lasciano condizionare né dalle temperature estreme né dai polverosi pavimenti irregolari. Sono particolarmente adatti al funzionamento prolungato e intensivo così come alle condizioni d’uso più dure all’esterno, per esempio nelle aziende di riciclaggio o nei cantieri edili. I lunghi intervalli di manutenzione e i componenti che non richiedono manutenzione assicurano un’elevata disponibilità. Grazie al comando a doppio pedale e al Linde Load Control, le manovre risultano particolarmente comode ed efficienti. La combinazione di prestazioni perfette, struttura robusta e maneggevolezza efficiente rende i carrelli elevatori termici H35 – H50 straordinariamente produttivi ed economici da usare.
Proprietà
Sicurezza
Il design del carrello elevatore H35 – H50, con i profili snelli e asimmetrici del montante, la colonna A stretta, la cabina spaziosa e luminosa e il pannello frontale ribassato, garantisce un’eccezionale visibilità a 360°, permettendo di lavorare in sicurezza e di prevenire l’affaticamento. Per offrire una buona visibilità verso l'alto, il tetto è dotato di barre antirollio particolarmente sottili o, come optional, di un tetto in vetro blindato. Il basso baricentro del carrello elevatore e l’asse sterzante montato in alto sono una garanzia contro il ribaltamento in curva. Disponibile di serie, Linde Curve Assist riduce la velocità del carrello elevatore in curva a seconda dell’angolo di sterzata. Linde Load Assist riduce il pericolo di incidenti da ribaltamento e dovuti al carico. Inoltre, i carrelli elevatori possono essere dotati di soluzioni per l’illuminazione e la segnalazione, come LED-Stripes, Linde VertiLight, Linde TruckSpot e Linde BlueSpot™ nonché dei sistemi di assistenza Linde Safety Pilot e Linde Safety Guard.
- Eccezionale visibilità a 360°
- Baricentro basso
- Vari sistemi di sicurezza
- Numerose soluzioni opzionali per l’illuminazione e la segnalazione
Ergonomia
Il modello H35 – H50 offre una manovrabilità organizzata in modo ergonomico e intuitivo, che incrementa la produttività di uomo e macchina. Lo sterzo, il doppio pedale e la leva di manovra del Linde Load Control integrato nel bracciolo possono essere azionati con una quantità minima di movimenti. In questo modo, l’utente si affatica di meno. Il design e le sensazioni tattili di tutti gli elementi di comando sono equiparabili agli standard dell’industria automobilistica. L’asse di trasmissione, l’asse sterzante e il montante sono isolati dall’intelaiatura e dal telaio attraverso cuscinetti di gomma. In questo modo, il conducente non risente di urti e vibrazioni. Le dotazioni aggiuntive, come sospensioni pneumatiche, supporto lombare, riscaldamento del sedile o ventilazione del sedile, offrono un comfort ancora maggiore. Sul display da 3,5 pollici il conducente riceve un riepilogo delle informazioni importanti sul carrello elevatore. Come optional integrato nel carrello elevatore è disponibile un display da 7 pollici, utilizzabile ad esempio per visualizzare l'immagine della videocamera del montante o della retromarcia.
- Manovrabilità intuitiva ed ergonomica
- Postazione di lavoro del conducente isolata
- Numerose varianti del sedile
- Display di serie da 3,5 pollici
Movimentazione
La combinazione di trasmissione idrostatica e robusto motore industriale eroga esattamente la potenza necessaria in qualunque situazione di lavoro. Ciò incrementa la produttività e la disponibilità, mentre vengono ridotti al minimo il consumo del carburante, le spese di manutenzione e i costi di gestione. Insieme al design ergonomico e alla visibilità a 360° ottimizzata, il comando a doppio pedale e la leva di manovra del Linde Load Control permettono di manovrare in maniera rapida e precisa tutti i movimenti di marcia e del montante. I profili del montante e i cilindri di inclinazione sovrastanti garantiscono la stabilità torsionale ed elevate portate residue a grandi altezze di sollevamento. Le funzioni utilizzate frequentemente possono essere azionate insieme in via opzionale tramite i pulsanti programmabili liberamente nel bracciolo.
- Trasmissione idrostatica
- Linde Load Control
- Comando a doppio pedale
- Cilindri di inclinazione posizionati sopra la cabina
- Pulsanti multifunzione come optional
Assistenza
Il carrello elevatore H35 – H50 è caratterizzato da una costruzione robusta e da numerosi componenti che non richiedono manutenzione, come il sistema di trasmissione idrostatica o i cilindri di inclinazione senza lubrificazione. Ciò garantisce un'elevata disponibilità di utilizzo a fronte di costi di gestione contenuti. L’olio idraulico va cambiato solo dopo 6.000 ore di esercizio e, grazie alle ruote dentate cilindriche che non richiedono manutenzione del motore industriale, non è necessario sostituire la cinghia dentata, come avviene solitamente nei motori delle automobili. Un’ulteriore protezione dai danni è garantita dal Linde Engine Protection System (LEPS), che monitora i principali parametri del motore. Avverte in caso di imminente sovraccarico e limita il carrello elevatore alla velocità minima. I punti di accesso per gli interventi di assistenza sono particolarmente ampi, grazie alla disposizione trasversale del motore. In tal modo, i componenti rilevanti per la manutenzione sono molto ben accessibili e facili da sostituire. Inoltre, i collegamenti a vite perlopiù standardizzati riducono notevolmente il tempo necessario per gli interventi di riparazione e manutenzione.
- Robusta costruzione del carrello elevatore
- Componenti antiusura
- Cambio dell'olio idraulico dopo 6.000 ore di esercizio
- Linde Engine Protection System (LEPS)
- Collegamenti a vite standardizzati
Dati tecnici
Model | Portata/Carico | Distanza del baricentro (centro di gravità) | Passo | Corridoio con pallet 800 x 1200 longitudinale | Velocità, con / senza carico |
---|---|---|---|---|---|
H35/600 CNG | 3,5 (t) | 600 (mm) | 2030 (mm) | 4643 (mm) | 21 / 21 km/h |
H35/600D | 3,5 (t) | 600 (mm) | 2030 (mm) | 4643 (mm) | 21 / 21 km/h |
H35/600D-Container | 3,5 (t) | 600 (mm) | 2030 (mm) | 4643 (mm) | 20 / 20 km/h |
H35/600D Cabina rialzata | 3,5 (t) | 600 (mm) | 2030 (mm) | 4643 (mm) | 21 / 21 km/h |
H35/600T | 3,5 (t) | 600 (mm) | 2030 (mm) | 4643 (mm) | 21 / 21 km/h |
H35/600T-Container | 3,5 (t) | 600 (mm) | 2030 (mm) | 4643 (mm) | 20 / 20 km/h |
H35/600T Cabina rialzata | 3,5 (t) | 600 (mm) | 2030 (mm) | 4643 (mm) | 21 / 21 km/h |
H40/600 CNG | 4,0 (t) | 600 (mm) | 2030 (mm) | 4653 (mm) | 21 / 21 km/h |
H40/600D | 4,0 (t) | 600 (mm) | 2030 (mm) | 4653 (mm) | 21 / 21 km/h |
H40/600D-Container | 4,0 (t) | 600 (mm) | 2030 (mm) | 4653 (mm) | 20 / 20 km/h |
H40/600D Cabina rialzata | 4,0 (t) | 600 (mm) | 2030 (mm) | 4653 (mm) | 21 / 21 km/h |
H40/600T | 4,0 (t) | 600 (mm) | 2030 (mm) | 4653 (mm) | 21 / 21 km/h |
H40/600T-Container | 4,0 (t) | 600 (mm) | 2030 (mm) | 4653 (mm) | 20 / 20 km/h |
H40/600T Cabina rialzata | 4,0 (t) | 600 (mm) | 2030 (mm) | 4653 (mm) | 21 / 21 km/h |
H45/600 CNG | 4,5 (t) | 600 (mm) | 2070 (mm) | 4720 (mm) | 24 / 24 km/h |
H45/600D | 4,5 (t) | 600 (mm) | 2070 (mm) | 4720 (mm) | 24 / 24 km/h |
H45/600D-Container | 4,5 (t) | 600 (mm) | 2070 (mm) | 4695 (mm) | 20 / 20 km/h |
H45/600D Cabina rialzata | 4,5 (t) | 600 (mm) | 2070 (mm) | 4720 (mm) | 24 / 24 km/h |
H45/600T | 4,5 (t) | 600 (mm) | 2070 (mm) | 4720 (mm) | 24 / 24 km/h |
H45/600T-Container | 4,5 (t) | 600 (mm) | 2070 (mm) | 4695 (mm) | 20 / 20 km/h |
H45/600T Cabina rialzata | 4,5 (t) | 600 (mm) | 2070 (mm) | 4720 (mm) | 24 / 24 km/h |
H50/500 CNG | 4,999 (t) | 500 (mm) | 2070 (mm) | 4720 (mm) | 24 / 24 km/h |
H50/500D | 4,999 (t) | 500 (mm) | 2070 (mm) | 4720 (mm) | 24 / 24 km/h |
H50/500D-Container | 4,999 (t) | 500 (mm) | 2070 (mm) | 4695 (mm) | 20 / 20 km/h |
H50/500D Cabina rialzata | 5,0 (t) | 500 (mm) | 2070 (mm) | 4720 (mm) | 24 / 24 km/h |
H50/500T | 4,999 (t) | 500 (mm) | 2070 (mm) | 4720 (mm) | 24 / 24 km/h |
H50/500T-Container | 4,999 (t) | 500 (mm) | 2070 (mm) | 4695 (mm) | 20 / 20 km/h |
H50/500T Cabina rialzata | 5,0 (t) | 500 (mm) | 2070 (mm) | 4720 (mm) | 24 / 24 km/h |
H50/600 CNG | 4,999 (t) | 600 (mm) | 2110 (mm) | 4763 (mm) | 24 / 24 km/h |
H50/600D | 4,999 (t) | 600 (mm) | 2110 (mm) | 4763 (mm) | 24 / 24 km/h |
H50/600D-Container | 4,999 (t) | 600 (mm) | 2110 (mm) | 4738 (mm) | 20 / 20 km/h |
H50/600D Cabina rialzata | 4,999 (t) | 600 (mm) | 2110 (mm) | 4763 (mm) | 24 / 24 km/h |
H50/600T | 4,999 (t) | 600 (mm) | 2110 (mm) | 4763 (mm) | 24 / 24 km/h |
H50/600T-Container | 4,999 (t) | 600 (mm) | 2110 (mm) | 4738 (mm) | 20 / 20 km/h |
H50/600T Cabina rialzata | 4,999 (t) | 600 (mm) | 2110 (mm) | 4763 (mm) | 24 / 24 km/h |
Equipaggiamento optional
-
Linde Safety Pilot
-
Sistemi ottici di segnalazione
-
Linde Safety Guard
-
Cabina completa
-
Varianti del sedile
-
Indicatore del peso del carico
-
Impianto di climatizzazione con riscaldamento integrato
-
Soluzioni per l’illuminazione
-
Linde Speed Assist
-
Display multifunzione
-
Gestione flotta Linde
Linde Safety Pilot
L'uso del Safety Pilot di Linde Material Handling permette ampiamente di evitare incidenti di ribaltamento quando si lavora con il carrello elevatore a contrappeso.
Sistemi ottici di segnalazione
I sistemi ottici di segnalazione, come Linde TruckSpot e Linde BlueSpot™, proiettano segnali di pericolo o punti luminosi colorati sul pavimento, avvertendo così pedoni e altri carrelli elevatori.
Linde Safety Guard
L’innovativo sistema di assistenza Safety Guard di Linde avverte i conducenti dei carrelli elevatori e i pedoni in caso di elevato pericolo nelle immediate vicinanze del carrello mediante segnali acustici e luminosi.
Cabina completa
La cabina comfort protegge il conducente nell'utilizzo esterno e, con il tetto in vetro blindato e le ampie porte di vetro, offre un'eccellente visibilità a 360° su carico e ambiente circostante.
Varianti del sedile
Un'ampia selezione di sedili, con funzioni come sospensioni pneumatiche, supporto lombare, riscaldamento del sedile o ventilazione del sedile, offre un comfort ancora maggiore e una protezione attiva da danni dovuti alla postura.
Indicatore del peso del carico
Con questa funzione opzionale il conducente visualizza sul display il peso attuale del carico sulla forca.
Impianto di climatizzazione con riscaldamento integrato
L'efficiente impianto di climatizzazione con riscaldamento integrato e filtro antipolline garantisce sia d'estate che d'inverno un ambiente di lavoro piacevole all’interno della cabina e impedisce l'appannamento dei finestrini.
Soluzioni per l’illuminazione
Con il suo design semicircolare, Linde VertiLight illumina l'intera area di lavoro. Le strisce di luce di due colori delle Linde LED Stripes illuminano di volta in volta la direzione di marcia del carrello elevatore con una luce bianca.
Linde Speed Assist
Il sistema di assistenza alla guida Linde Speed Assist adatta automaticamente la velocità massima del carrello elevatore all'ambiente circostante e alla situazione di marcia.
Display multifunzione
Sul display da 7 pollici possono essere visualizzati, oltre alle informazioni del carrello elevatore, ad es. la schermata del Linde Safety Pilot o l'immagine della videocamera del montante o della retromarcia. È possibile personalizzare la suddivisione dello schermo e le visualizzazioni.
Gestione flotta Linde
Con il sistema di gestione flotta connect di Linde viene amministrata la flotta dei carrelli elevatori. Dalla pianificazione della manutenzione fino alla documentazione relativa alla cronologia delle manutenzioni e delle riparazioni, passando per il controllo dell'accesso ai carrelli.
