Potenza e grande manovrabilità per una movimentazione dei carichi dinamica

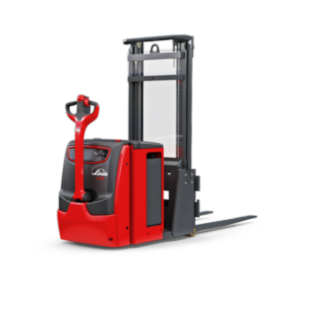

Gli stoccatori a contrappeso della serie L06 – L16 AC costituiscono un efficiente sistema di movimentazione, ideale per il trasporto e l’impilamento di carichi di piccole e medie dimensioni. Vengono utilizzati quando non c'è spazio sufficiente per un carrello elevatore con forche o la distanza di trasporto è troppo breve per un carrello elevatore elettrico. La precisione e la dinamicità del servosterzo degli stoccatori L06 – L16 AC ne garantiscono un’ottima manovrabilità e una grande versatilità. Grazie ai denti della forca a norma ISO, i carrelli elevatori sono adatti al sollevamento di tutti i tipi di pallet. Il lungo timone e il suo basso punto di fissaggio proteggono l’operatore mantenendolo ad una sufficiente distanza di sicurezza dal telaio del carrello. In aggiunta, il sistema di adattamento automatico durante la marcia in curva e la buona visibilità del carico costituiscono un’ulteriore garanzia di sicurezza.
Proprietà
Sicurezza
Il lungo timone degli stoccatori L06 – L16 AC e il suo basso punto di fissaggio garantiscono una distanza di sicurezza sufficiente tra il carrellista e il telaio. La speciale forma della maniglia del timone è stata concepita per proteggere completamente le mani dell’operatore. La profondità del telaio dei carrelli elevatori protegge i piedi dell’operatore impedendo che rimangano schiacciati sotto il mezzo. Gli stoccatori dispongono di un sistema automatico di riduzione della velocità in curva che previene il rischio di ribaltamento. Gli stoccatori L06 – L16 AC sono dotati di un sistema autofrenante che entra in funzione non appena l’operatore rilascia i comandi del timone. Inoltre, i carrelli presentano un pulsante di arresto d’emergenza facilmente raggiungibile che interrompe tutti i circuiti e aziona il freno elettromeccanico.
- Distanza di sicurezza grazie al lungo timone
- Protezione completa delle mani grazie alla forma della maniglia del timone
- Regolazione automatica della velocità in curva
- Sistema autofrenante al rilascio del comando
- Pulsante di arresto d’emergenza facilmente raggiungibile
Ergonomia
Tutti gli elementi di comando, compresi quelli preposti al controllo del montante di sollevamento, sono integrati in modo ergonomico sulla testa del timone. Il comando sterzo a doppia impugnatura può essere azionato con entrambe le mani per consentire una movimentazione precisa e confortevole del carrello. Tutti i pulsanti del quadro di comando sono liberamente accessibili e sono azionabili esercitando sugli stessi una leggera pressione con le dita. In tal modo è possibile selezionare agevolmente tutte le funzioni anche indossando guanti spessi. Il lungo timone facilita la guida dei carrelli e ne garantisce un’ottima manovrabilità anche in spazi ristretti. Gli stoccatori L06 – L16 AC offrono un ampio vano portaoggetti per riporvi strumenti di lavoro quali lettori di codici a barre, guanti e matite. È possibile utilizzare un supporto speciale a cui si può fissare un portablocco DIN A4.
- Elementi di comando sulla testa ergonomica del timone
- Timone lungo per un’ottima manovrabilità
- Montante di sollevamento comodamente manovrabile tramite maniglia
- Ampio scomparto per gli strumenti di lavoro
Movimentazione
Grazie al servosterzo dinamico e preciso, gli stoccatori L06 – L16 AC si contraddistinguono specialmente per la loro manovrabilità, semplificando considerevolmente la movimentazione dei carichi negli spazi ristretti. L’operatore controlla la velocità di marcia del carrello agendo sull'angolo di inclinazione del timone. Le forche a norma ISO rendono gli stoccatori L06 – L16 AC adatti al sollevamento di tutti i tipi di pallet e box grigliati. Grazie al compatto e potente motore AC da 2,3 kW, questi carrelli elevatori raggiungono una velocità massima di 6 km/h. Un sistema antiarretramento rende sicura la partenza su tratti in salita impedendo al carrello di retrocedere. L’ampia gamma di montanti standard, doppi o tripli permette di ottenere elevate capacità di carico residue che variano da 600 a 2000 kg.
- Elevata manovrabilità grazie al servosterzo
- Forche ISO adatte a tutti i tipi di pallet
- Motore AC da 2,3 kW compatto e potente
- Elevata capacità di carico residua
Assistenza
Il display multifunzione mette a disposizione dell’operatore tutti i principali parametri del carrello nonché utili funzioni aggiuntive quali la spia di assistenza, lo stato di carica della batteria, un contatore delle ore di funzionamento e una funzione di allarme. La connessione CAN-bus permette ai tecnici dell’assistenza di trasferire, leggere e analizzare tutti i dati del carrello su un laptop. Gli stoccatori L06 – L16 AC sono concepiti in modo da garantire libero accesso ai principali componenti tecnici. La tecnologia del motore AC, esente da manutenzione, assicura intervalli di manutenzione fino a 1000 ore di funzionamento.
- Display digitale multifunzione
- Lettura dei dati del carrello tramite connessione CAN-bus
- Accesso facilitato ai componenti del carrello
- Motore AC esente da manutenzione
- Lunghi intervalli di manutenzione
Dati tecnici
| Model | Portata/Carico | Sollevamento | Velocità, con / senza carico | Raggio di volta | Voltaggio della batteria / capacità nominale (5h) |
|---|---|---|---|---|---|
| L06AC | 0,6 (t) | 1924 (mm) | 5 / 6 km/h | 1324 (mm) | 24 / 345/375 (V)/(Ah) o. kWh |
| L10AC | 1,0 (t) | 1924 (mm) | 5 / 6 km/h | 1674 (mm) | 24 / 345/375 (V)/(Ah) o. kWh |
| L12AC | 1,2 (t) | 1924 (mm) | 5 / 6 km/h | 1674 (mm) | 24 / 345/375 (V)/(Ah) o. kWh |
| L16AC | 1,6 (t) | 1844 (mm) | 5 / 6 km/h | 2036 (mm) | 24 / 460/500 (V)/(Ah) o. kWh |
Equipaggiamento optional
-
Supporto per terminal dati o lettore di codici a barre
-
Versione per cella frigo -35°C
-
Booster Lift Speed
-
Montante inclinabile (+ 1° / - 6°)
-
Sostituzione laterale della batteria
-
Funzione Soft Landing della piastra porta forche
Supporto per terminal dati o lettore di codici a barre
I vani portaoggetti larghi e profondi sono adatti a contenere il terminal dati, il lettore di codici a barre o anche rotoli di pellicola, guanti da lavoro e l’occorrente per scrivere.
Versione per cella frigo -35°C
Gli stoccatori nella versione per cella frigo garantiscono la massima prontezza operativa e il massimo rendimento fino a una temperatura di -35°C.
Booster Lift Speed
Per applicazioni che prevedono un’elevata quota di sollevamento è disponibile in via opzionale il booster Lift Speed, che consente di incrementare la velocità di sollevamento del 33 percento.
Montante inclinabile (+ 1° / - 6°)
Il comando dell’inclinazione del montante di sollevamento (disponibile per i carrelli L10/12/16 AC) è particolarmente indicato per il trasporto di pallet, rotoli e cartoni. L’inclinazione in avanti agevola il sollevamento del carico mentre l’inclinazione all’indietro ne facilita il trasporto. Con il montante inclinato, il carico posizionato sulla forca non scivola più così facilmente in avanti durante la frenata.
Sostituzione laterale della batteria
L’estrazione laterale della batteria con supporto su rulli ne consente una rapida sostituzione garantendo l’utilizzo del carrello su più turni di lavoro. L’operazione di sostituzione laterale avviene tramite una guida a rulli presente nel vano batteria ed è agevolata da una leva che durante l’estrazione consente di trasferire la batteria (3 e 4 PzS) su un apposito telaio o carrello di sostituzione.
Funzione Soft Landing della piastra porta forche
La funzione Soft Landing impedisce che il carico venga appoggiato bruscamente prevenendo, quindi, eventuali danni. Tale funzione, infatti, riduce automaticamente la velocità di sollevamento prima che il carico raggiunga il pavimento e consente di appoggiarlo a terra delicatamente.
